光ケーブル配分架(CFAシリーズ)

カテゴリー
光ケーブル配分架

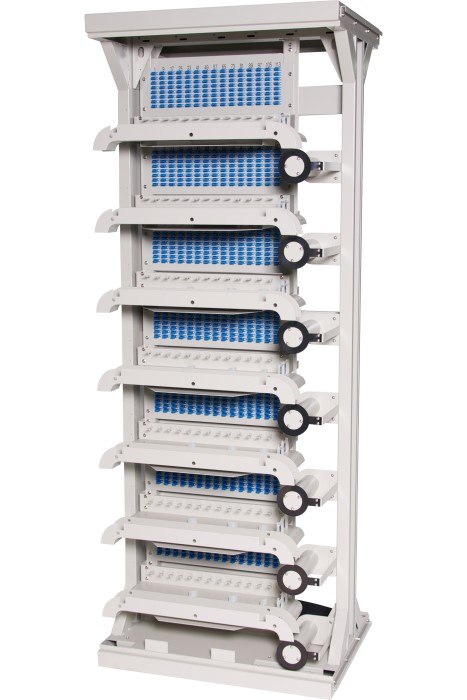

FDFはFiber Distributing Frameの略で、光ケーブルを配分するスタンドのことです。
煩雑になりがちな光ケーブルを効率良く整線します。弊社のFDFはNEBS規格とNTTドコモ規格の耐震規格をともにクリアしており耐震性能も強化された製品となっています。

製作背景

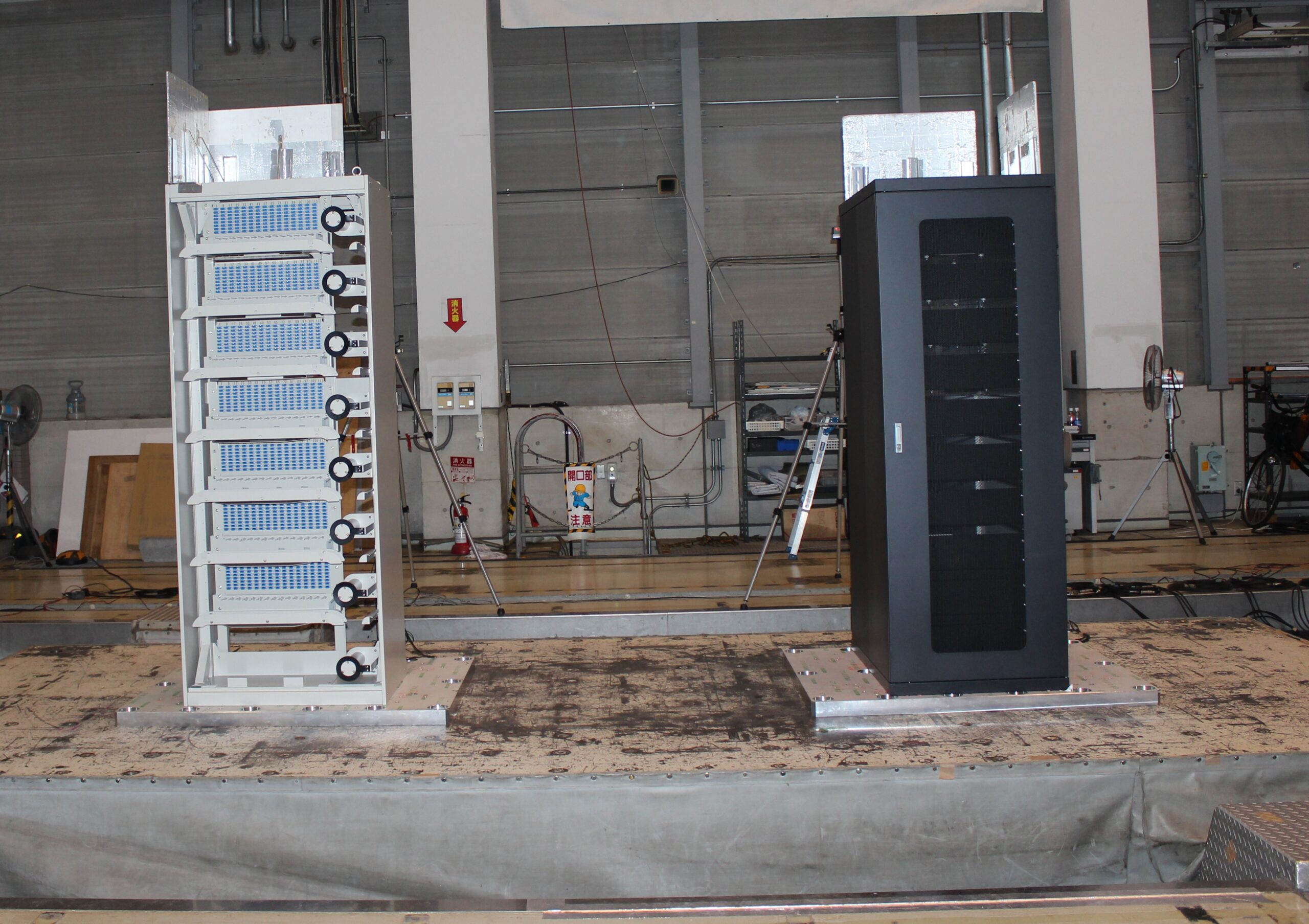

通信事業者やデータセンターなどでは、通信が集中する都合上、大量の光ケーブルが使用されます。光ケーブルの特性上、断線や、曲がりによる光の減衰等が発生する可能性があり、分配や中継などを管理する必要があり、光ケーブルの保護やお客様の管理のしやすさを考慮した上で開発がなされました。日本は地震国であり、地震による通信障害がないように、筐体を強靭な構造で設計し、安心して運用ができるFDF架に仕上げました。(写真は、耐震試験の様子)

製品の特長

高耐震構造

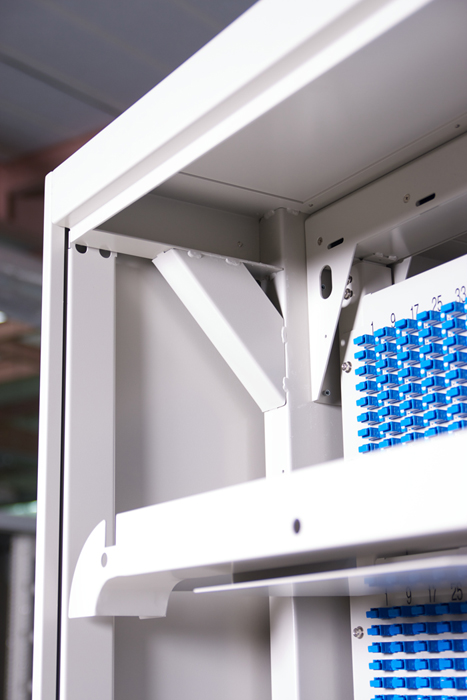

特殊断面フレームを複合的に組み合わせたことにより、従来にない耐震性能を実現。NTTドコモ規格R08~R12(変位50mm以下)、NEBS規格Zone4(GR-63-CORE、変位75mm以下)をともにクリア。

作業性のしやすさの追求

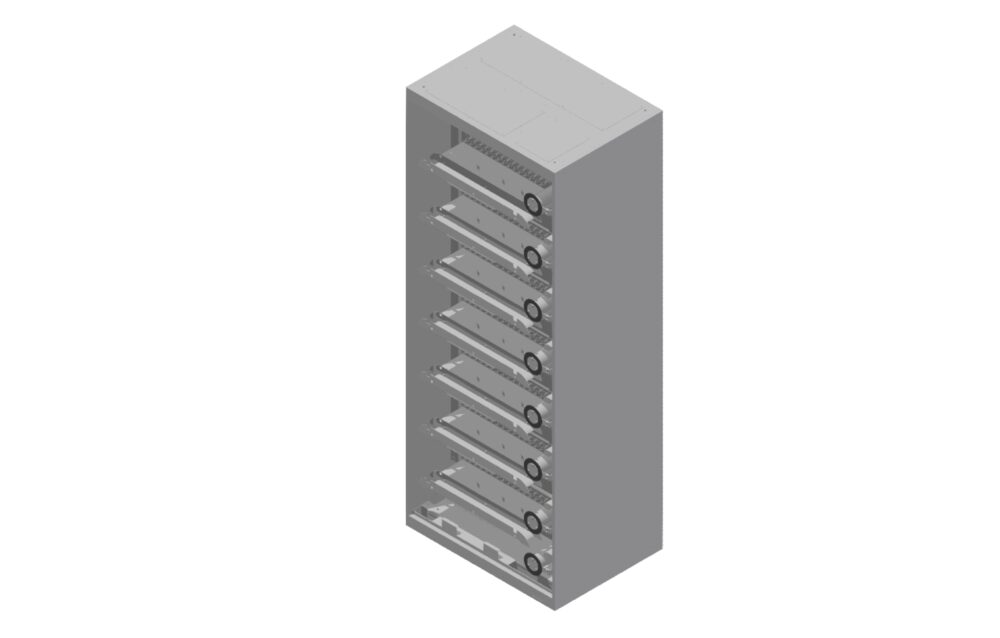

側板の取り外しが可能なので、架間連結がしやすい構造となっており、大量の光ケーブル集約が容易に行えます。棚の位置、数字の大きさなどの細かい部分にも数ミリ単位で拘り、お客様の作業のしやすさを追求しています。

光ケーブルを考慮した詳細設計

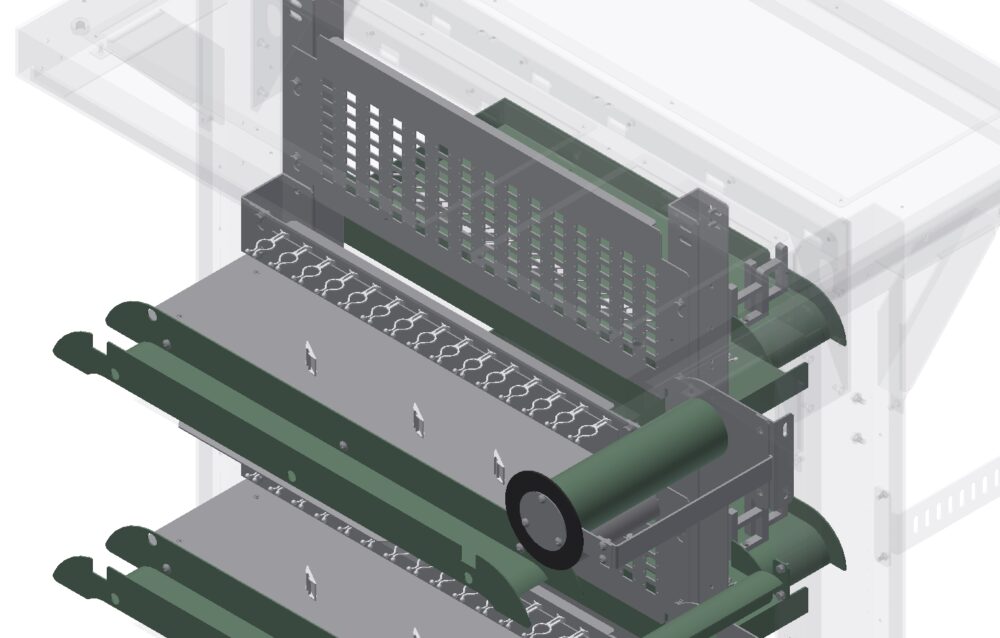

各詳細部分でケーブルに負荷を掛けないRでの構造設計、整線を考慮した各種樹脂パーツの活用等、光ケーブルを考慮した構造設計となっております。(※緑の箇所にR構造が入っています。)

豊富なオプション部品

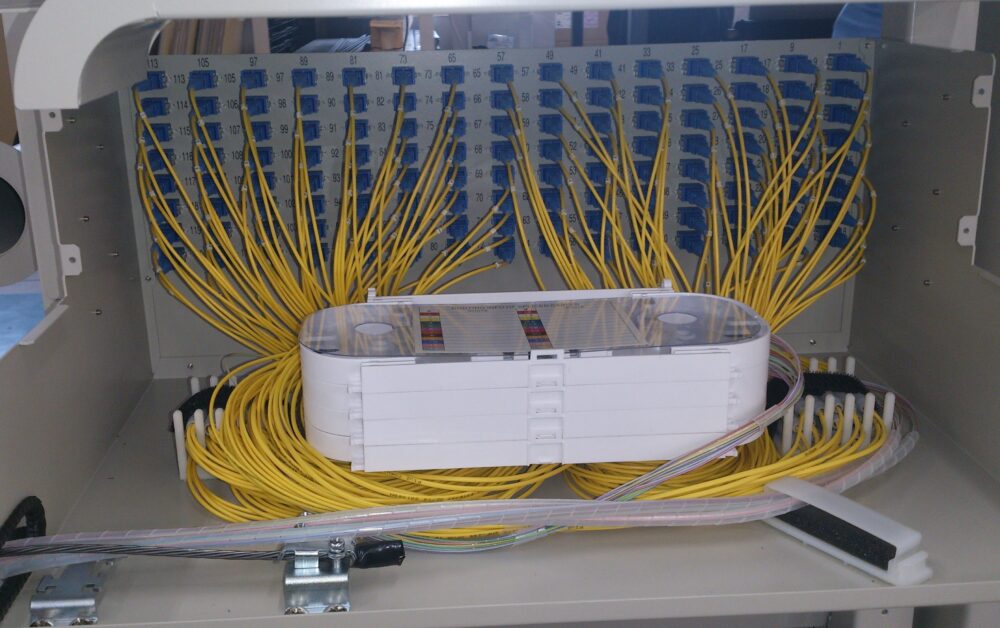

作業を効率化するためのオプションを多数ご用意しています。オプションの融着ボックス(スプライスボックス)を用いることで光ケーブル集約時の煩雑な作業を軽減できます。その他パイプスプール金具や、架列エンド面になる際に必要な側板もございます。

製品ラインナップ

型番高さ(㎜)幅(㎜)奥行(㎜)受注区分
CFA210600795-0082100700600在庫品
CFB2106007952100700600在庫品
CFA210600795-008B2100700600受注生産
CFA210600585-0012100585600受注生産

図面ダウンロード

関連する製品

スリッド付き棚板(PTSシリーズ)

サーバラック内に機器を設置するための棚板。ラックマウント機器の荷重の支えとして使用するだけでなく、ラックマウントできない小型機器を、スリッドを用いてほう縛固定して使用することも可能です。

融着BOX(CFPシリーズ)

融着BOXとは、光ケーブルを融着接続またはアダプター接続として使用し、光ケーブルの接続およびケーブルの余長を収納するためのものです。弊社製FDF架の各SYSに対し搭載が可能で、融着BOXを撤去し、通常

ケーブル収納棚(PTCシリーズ)

19インチラックであれば、どんなラックでも取付可能な整線棚です。製品の高さが1U分で、最小限のスペースで搭載する事ができます。主に光ケーブルの余長収納や、ベルクロ固定を用いた小型機器や配線の収納など、
